Ремонт вентилятора отопителя. ВАЗ 2108, 2109, 21099, 2113, 2114, 2115

Если на вашей машине не работает вентилятор отопителя, то это, независимо от времени года, беда! Стекла автомобиля запотевают даже от дыхания водителя, но особенно - пассажиров, которые что-то отпраздновали. А непрозрачные стекла - это непосредственная угроза безопасности. Короче говоря, неполадки в вентиляторе нужно устранять немедленно.

Сегодня у нас в мастерской ВАЗ-2109. Хозяина беспокоит треск, всякий раз сопровождающий включение вентилятора "печки". Чтобы найти причину, узел придется снять. Работать будем "на земле". Специальный инструмент не потребуется.

Внимание! Вначале, как обычно, отключаем аккумуляторную батарею.

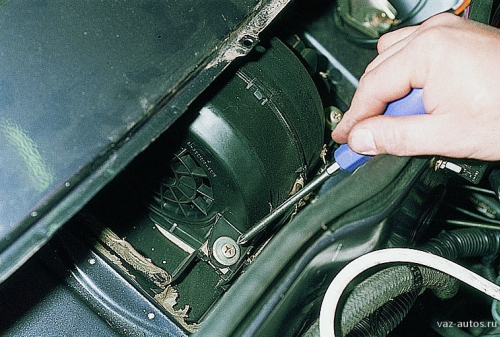

Крестообразной отверткой отворачиваем четыре самореза и снимаем защитный кожух, разведя в стороны его боковые стенки. Этой же отверткой отворачиваем два винта крепления вентилятора.
Ремонт вентилятора отопителя. ВАЗ 2108, 2109, 21099, 2113, 2114, 2115
Третью опору - пластмассовый выступ - освобождаем, сдвинув узел вперед.
Внутри салона вынимаем из разъема плюсовый провод и освобождаем минусовый, закрепленный на шпильке отопителя гайкой "на 10".

Не поддавайтесь соблазну воспользоваться кусачками. Появившиеся при сборке скрутки не добавят надежности.

Поддев отверткой резиновую втулку, извлекаем оба провода наружу. Вынимаем вентилятор из короба воздухопритока.

Операция сродни головоломке, ибо извлечь вентилятор можно лишь в определенном положении. В безвыходной ситуации "коридор" можно немного расширить, оттянув переднюю стенку короба руками.

А вот и дефект! Треск издавали застрявшие в крыльчатке прошлогодние листья (кроме тех, что уже успели высохнуть и рассыпаться в прах).

И все же не стоит "перекрывать кислород", зашторивая воздухозаборник колготками - вентилятор и так едва справляется со своими обязанностями.

Воспользовавшись случаем, смажем подшипники электродвигателя. Для этого:

поддев отверткой пластмассовые застежки... ..."располовиниваем" корпус.
Съемником (или иным подручным инструментом) удаляем стальное стопорное кольцо. Снимаем крыльчатку с вала электродвигателя.
Если она не поддается, попытайтесь аккуратно выбить вал легкими ударами молотка через выколотку. Помощник (на снимке не показан) при этом должен удерживать крыльчатку на весу, одновременно страхуя электродвигатель от падения. Поддев отверткой две пружинные скобки...
...снимаем крышку электродвигателя и извлекаем его из корпуса.

Теперь оба подшипника доступны для смазки.

Сборку проводим в обратной последовательности.

Евгений БОРИСЕНКОВ. Технический центр ЗР "Крестовский"

Источник: Журнал "За рулем"
