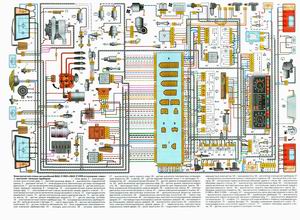

Схема электрооборудования ВАЗ-21093 и ВАЗ-21099 с высокой панелью приборов (исполнение люкс). Скачать

Размер: 2,7MB. Разрешение: 3229x2372.
Нажмите на изображение для увеличения.

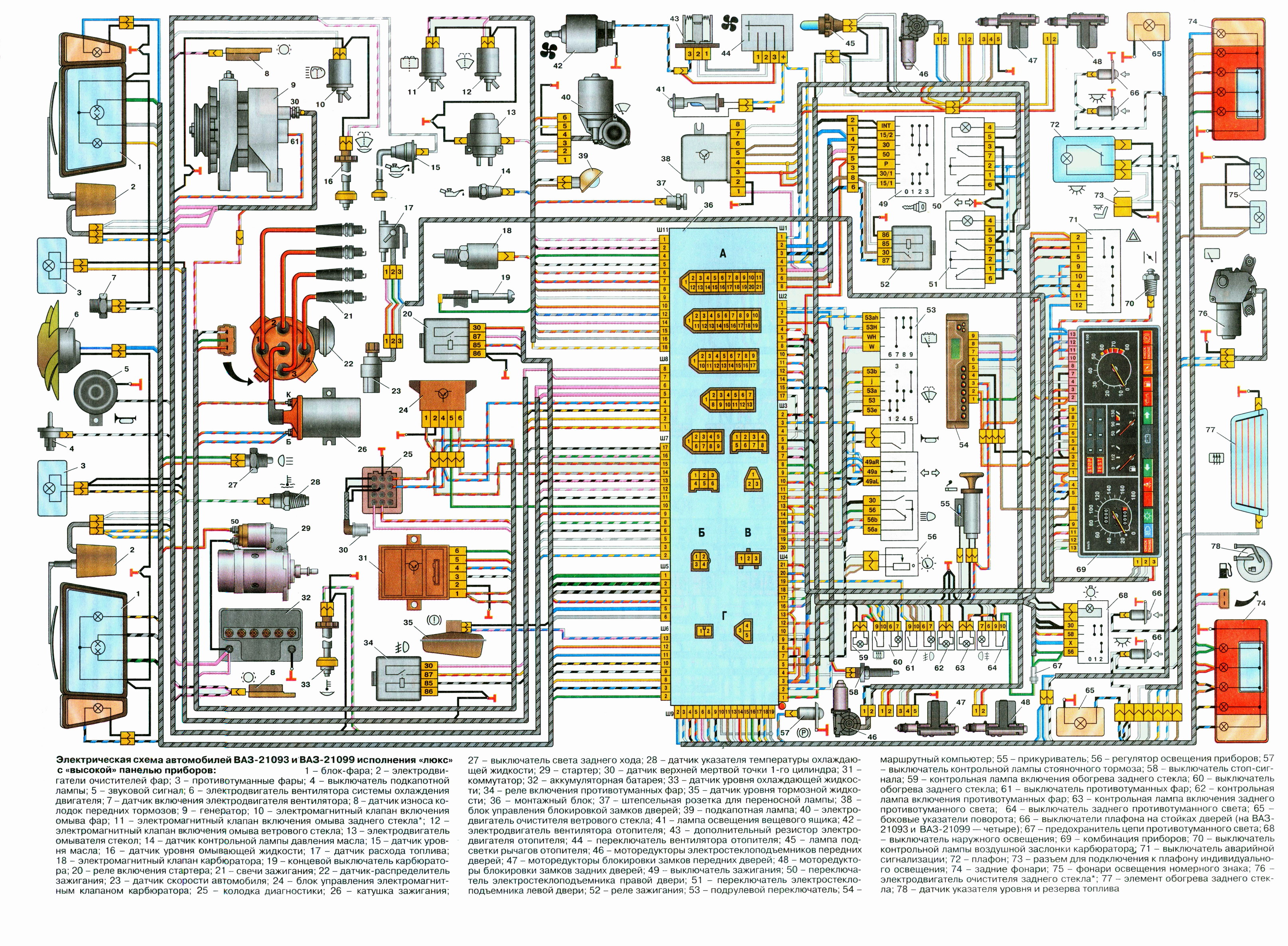

Схема электрооборудования ВАЗ-21093 и ВАЗ-21099 с высокой панелью приборов (исполнение люкс)
Нажмите на изображение для увеличения.
29 Июля 2013 00:58, Просмотров: 75603, Автор root
