Модернизация педального узла

          С чего все начиналось.
          Во время одной из поездок на любимой машине, после нажатия на педаль тормоза, на коврик шлепнулось что-то железное. Такое себе небольшое, но звонкое. Думаю, не стоит говорить, что мало удовольствия, когда из-под панели на ноги что-то падает. Тем более, когда падает что-то железное, т.к.

Модернизация педального узла

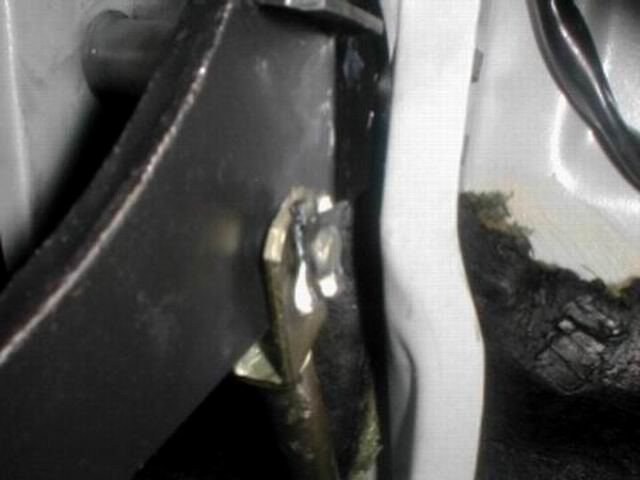

кроме деталей рулевого или педального узла там и выпадать то нечему. Быстро осознав, что деталюха с 90% вероятностью, принадлежит одному из жизненно важных органов любимицы, останавливаемся и… она родимая – стопорная шайба оси педального узла. Та самая шайба, которая с "ушами" и защелкой.

          Я все понимаю… конвейер, нет времени, сильно деньги надо, но оставить водителя без тормозов из-за того что место там неудобное для установки шайбы. Поставить ее в паз вала не проверив защелкнулся ли замок… пи…

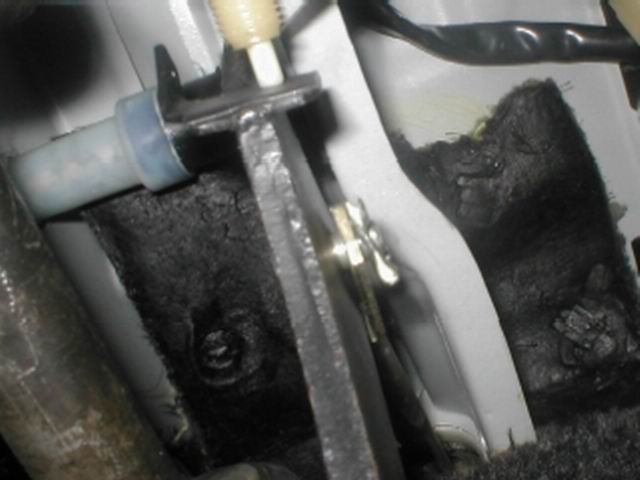

          Шайба была водружена на свое место. И тут на тебе. Надо ж было задеть руками педаль тормоза и газа… Оп… а поперечный люфтец то там не детский… Смотрим ближе… Ясно… втулки пластмассовые, да еще и разрезные. О выбирании зазоров обычными шайбами не может быть и речи… Все для удобства сборки.

          Суббота. В гараж.

          До того как все началось.
          О размерах и геометрии…
          ИМХО размеры площадок педалей удивили не только меня, и не только удивили… Какой адреналин выделяется и из какого места, когда в дождь мокрой подошвой да на педаль тормоза… Аааа… скользит нога… бывает… вытирайте ноги. Для тех кто ходит не толь по коврам – дальше будет.
          Отдельная история расположение вертикальных осей педалей…
          Педаль газа. У меня установлена передняя панель 2114. При использовании педали газа нога просто цепляет боковину центральной консоли, ну просто… ну цепляет…
          Педаль тормоза. Центральная. Вариантов маловато… но они есть, за счет накладки.
          Педаль сцепления. Какой нехороший человек додумался ее так сблизить с педалью тормоза??? ИМХО. Конструировала узел женщина (у них размер ноги больше 39 - редкость) или мужик из хора мальчиков-зайчиков.
          Короче… решение перегнуть педали под себя и поставить накладки приняло реальные очертания когда стало понятно, что узел придется все равно снимать и образмеривать.

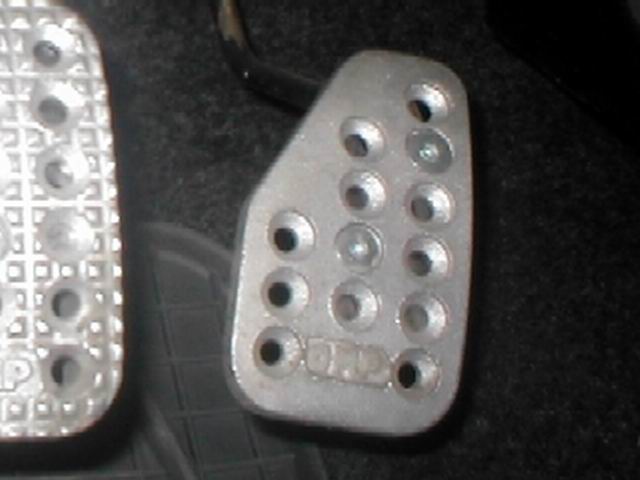

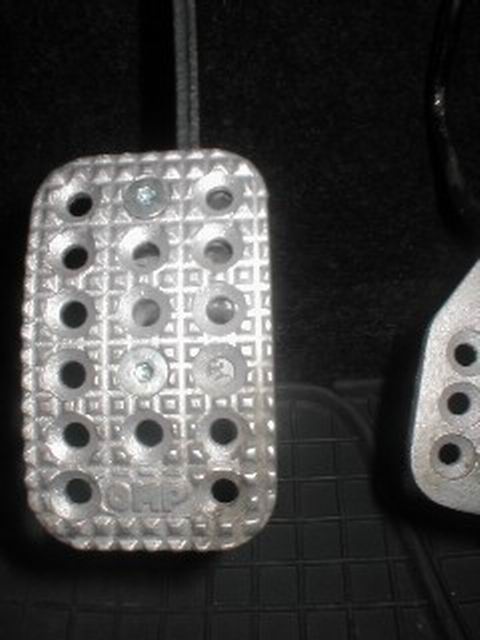

          Накладки были прикуплены у дяди Юры (ВВ). "OMP" так "OMP"… Есть у них свой плюс. На накладке педали тормоза – удлинена правая боковина. При перестановке правой ноги с педали газа на педаль тормоза исключено попадание по педаль тормоза.

          Сам процесс.
          Пропускаю технологию разборки, при желании в любой книжке по ВАЗу… для особо одаренных. Для не очень одаренных – 30 секунд осмотра и 10-15 минут работы.
          Детали узла, установочные места – промерены.

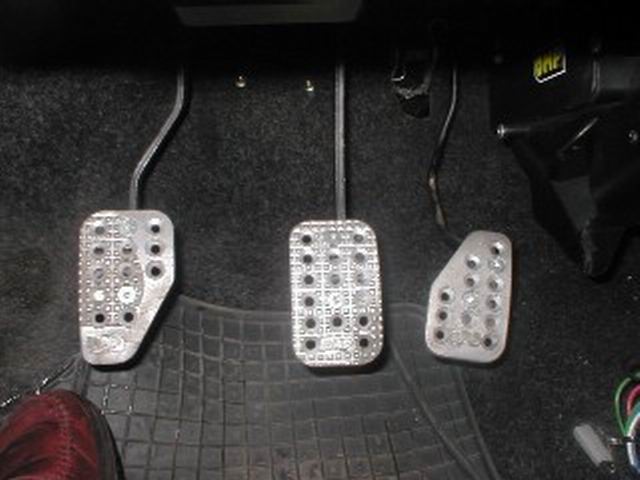

          Как подогнуты педали видно на фотографии.

           Хочу сразу предупредить, если вопрос только в подгибании, то можно узел и не разбирать. Материал до того мягкий, что гнется практически руками (за технологией к дяде Мите :)) ). При подгибании педали сцепления необходимо убрать из под ковра пенопластовый упор для ноги, иначе педаль при выжиме сцепления упрется в него.
          Накладки. Аналогично с подгибанием. Можно умудрится поставить на месте (к

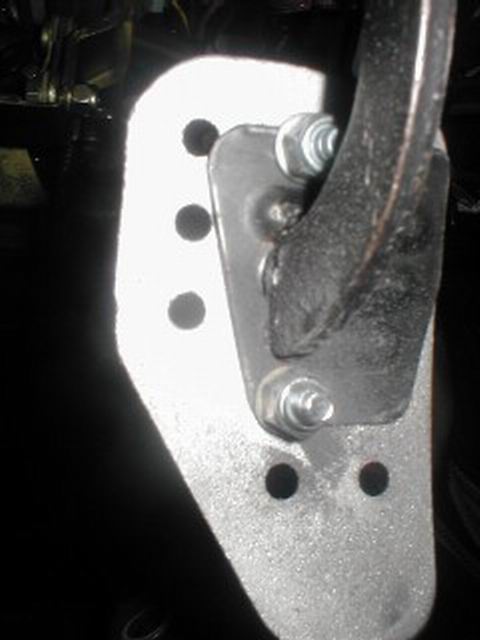

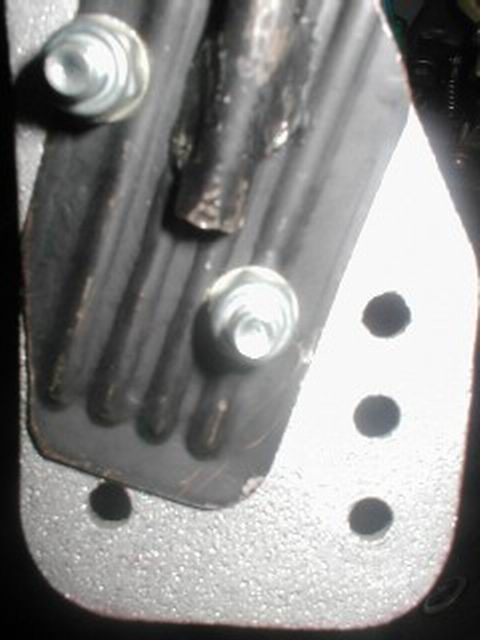

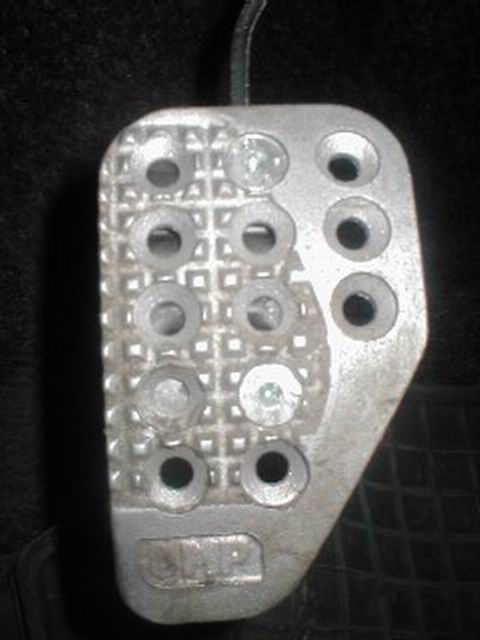

ВВ). Я делал на снятом педальном узле. Торчащие снизу стандартные площадки подрезал. Накладку педали сцепления – по центру оси рычага педали (для подогнутой педали), накладку педали тормоза левее от центра оси рычага педали (для того, что б слегка отодвинуть от педали газа).

           Накладку педали газа – под углом, мне так удобнее, да и с трудом представляю человека, который давит на педаль газа параллельно оси автомобиля.

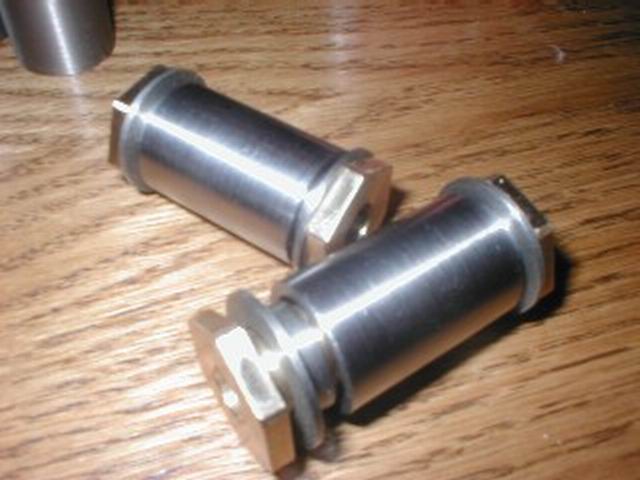

          Втулки … от пластика сразу отказались… пара сталь-латунь.

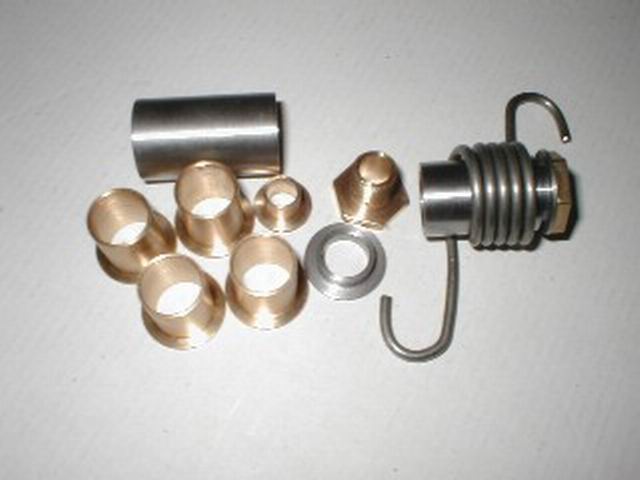

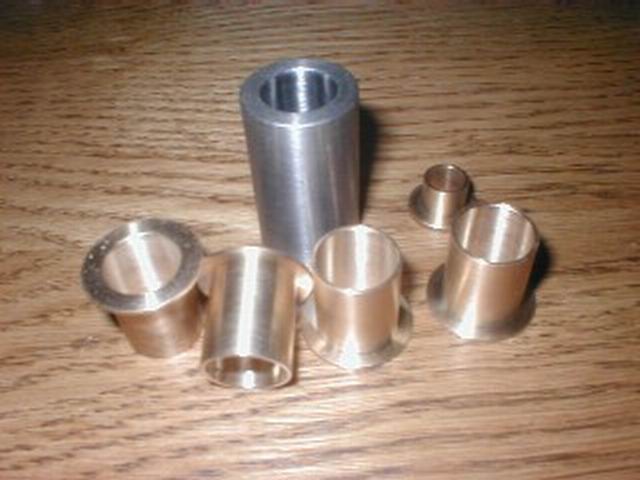

           В комплект вошли по две втулки педалей тормоза и сцепления, стальная дистанционная межпедальная втулка, втулка троса сцепления, комплект втулок педали газа и новая пружина педали газа (которая стала помягче работать из-за большего диаметра).

          С люфтом штока тормоза разобрались установкой регулировочных шайб.

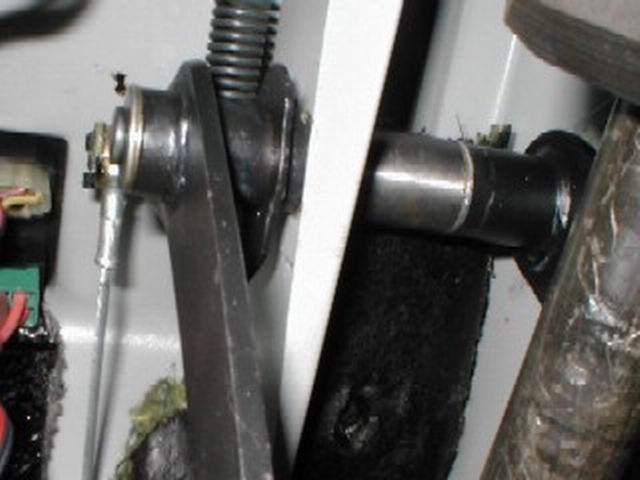

          Сборка педального узла в обратном порядке. Все смазываем. Продольный люфт осей узлов убираем шайбами. Наслаждаемся…

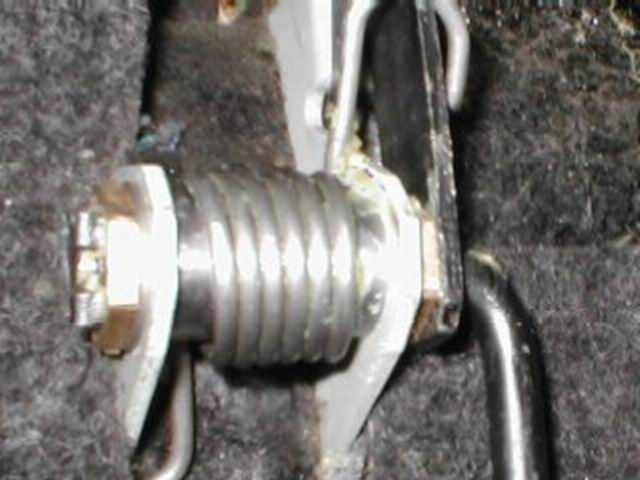

          После установки втулок, накладок и подгибания – эксплуатация год, полет нормальный.

          19.08.04. Nori
