Белые шкалы приборов

Данное руководство предназначено для тех, кто впервые снимает щиток приборов. Руководство поможет не наломать вам дров. Свой щиток приборов я уже разбирал, наклеивал туда шкалы на белом фоне, но так как были некоторые недоработки, я решил немного переделать шкалы.

Шаг 1. Подготовка. Перед разборкой панели приготовьте отвертки плоскую и крестообразную.

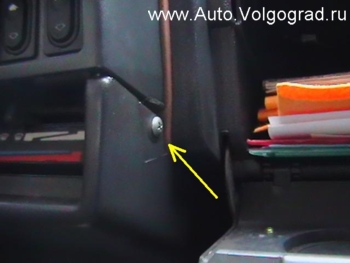

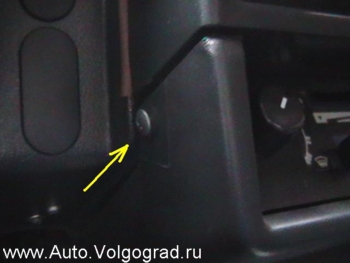

Шаг 2. Вывинчиваем данный шуруп:



Шаг 3. Вывинчиваем второй шуруп:

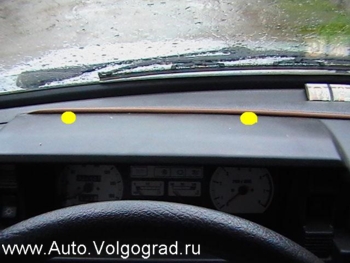

Козыречек отвалился чуть вниз:

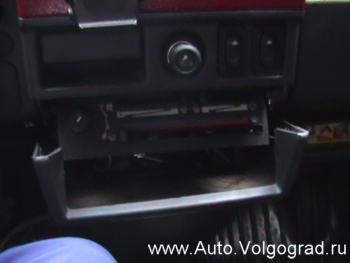

Щаг 4. Вынимаем пепельницу:

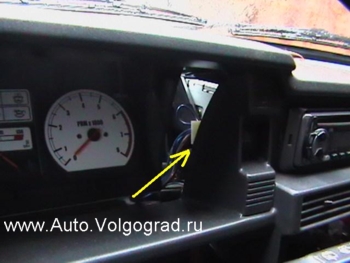

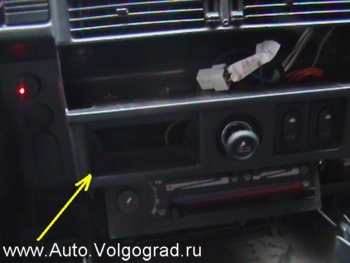

Шаг 5. Поднимаем этот уголок и тянем на себя:

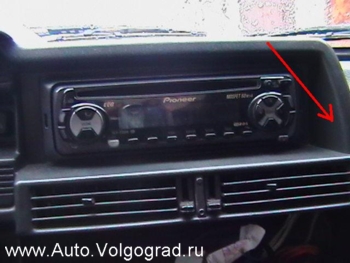

Шаг 6. Тянем потихоньку за правый угол около магнитолы:



Шаг 7. В местах где точки внутри есть по скобке, их нужно очень осторожно отогнуть вниз и тогда панель уже не будет ничто держать:

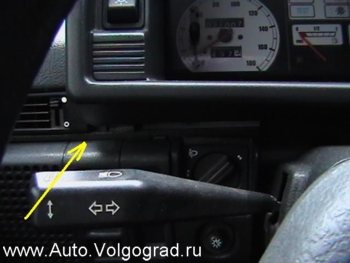

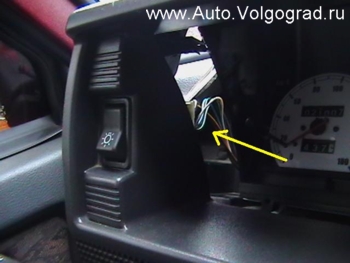

Шаг 8. Отсоединяем штекер от переключателя фар:

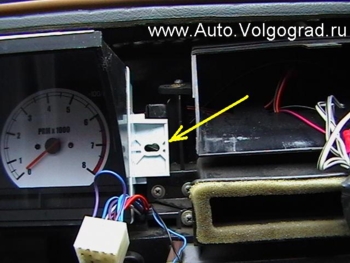

Шаг 9. Отсоединяем штекер от выключателя аварийки:

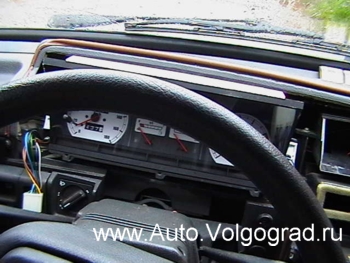

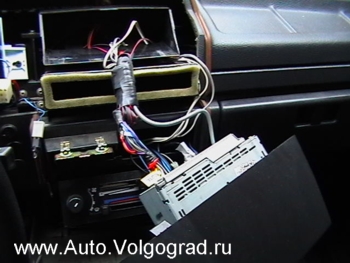

Отключаем магнитолу, снимем козырек, так как ему теперь ничего не мешает, так будет выглядеть панель без козырька:

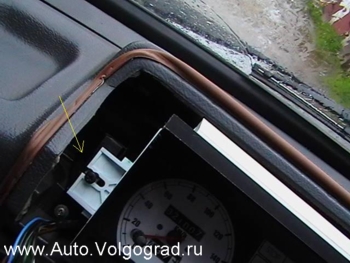

Шаг 10. Вывинчиваем левый болтик крепящий приборку:



Шаг 11. Вывинчиваем левый болтик крепящий приборку:

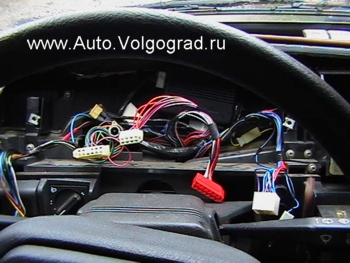

Далее отвинчиваем тросик спидометра и выдергиваем 3 фишки от панели.Вынимаем щиток и получаем следующую картину:



Далее рассказано про процесс разборки самой панели,снятия стрелок и т.д.

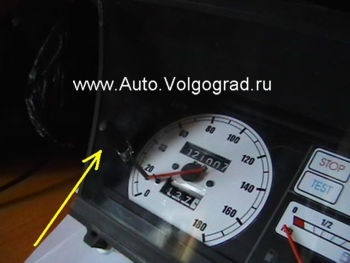

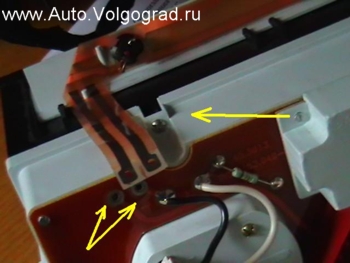

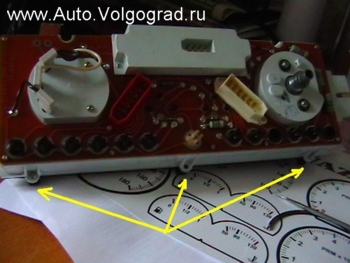

Шаг. 12. Откручиваем 2 болтика от платки ведущий на подцветку, левый болтик крепящий козырек :

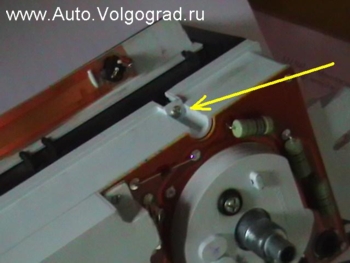

Шаг. 13. Откручиваем правый болтик крепления козырька:



Шаг 14. Откручиваем. три болтики снизу крепящих козырек:



Шаг 15. Снимем ручку корректировки суточного пробега:



Так выглядит панель без козырька:

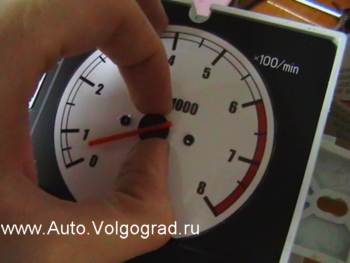

Снятие стрелки тахометра:

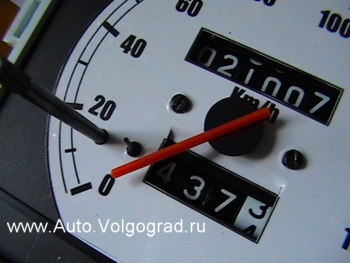

Снятие стрелки спидометра, сначала ее осторожно заводим за ограждающий штырек, запоминаем положение и снимаем:

Стрелки указателя уровня топлива и температуры снимаем без запоминания положения, их придется регулировать уже при установке на машину, для этого снимите козырек и панель подключите, включите зажигание и отредактируйте стрелки, далее можно прикрутить козырек обратно.

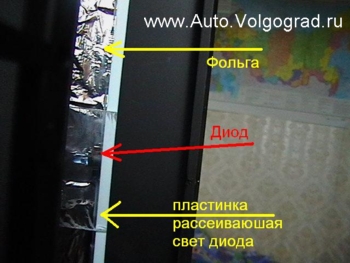

Фотография как наклеена фольга внутри козырька для лучшего отражения света диодов:

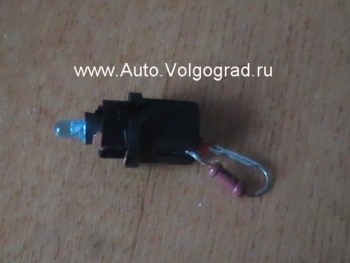

Фотография вмонтированного диода в
стандартный патрончик:

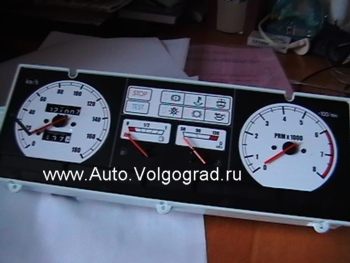

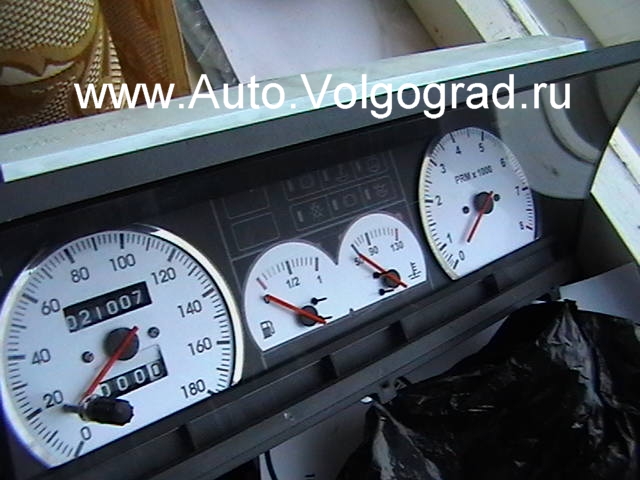

Это панель которую я сделал себе - вторая редакция, изменил стиль шкал, добавил кольца.
Кольца взял от Волги 92 мм обрезал болгаркой, наклеил на момент:



источник: Авто.Волгоград
