Катушка индуктивности: от основ электромагнетизма до ключевой роли в современной технике

Каждый день мы используем десятки электронных устройств, от смартфона в кармане до микроволновой печи на кухне. Внутри каждого из них скрывается сложный мир, состоящий из множества компонентов. Если о резисторах и конденсаторах слышали многие, то их «третий брат» — катушка индуктивности — часто остается в тени, вызывая вопросы даже у тех, кто увлекается электроникой. Тем не менее, без этого скромного элемента, представляющего собой, по сути, намотанный на каркас проводник, немыслима работа подавляющего большинства современных схем. Погружение в мир радиоэлектронных компонентов, широкий ассортимент которых представлен на https://radaelectron.ru, позволяет осознать, насколько фундаментальную роль играет этот, на первый взгляд, простой компонент.

Что такое катушка индуктивности и почему она незаменима?

Чтобы ответить на главный вопрос — «почему катушка индуктивности?» — необходимо заглянуть в самую суть ее работы. В отличие от резистора, который просто сопротивляется току, и конденсатора, который накапливает электрический заряд, индуктор работает с магнитным полем. Это его уникальное свойство и делает его незаменимым элементом в схемотехнике. Его основная задача — противодействовать любым изменениям тока, протекающего через него. Это своего рода «электрическая инерция».

Основы основ: магия электромагнитной индукции

В основе работы любой катушки лежит явление электромагнитной индукции, открытое Майклом Фарадеем. Суть его проста: когда через проводник течет электрический ток, вокруг него создается магнитное поле. Если же проводник свернуть в спираль (катушку), магнитные поля от каждого витка складываются, создавая одно мощное поле, сконцентрированное внутри и вокруг катушки. Но самое интересное начинается, когда ток пытается измениться.

Как только ток, проходящий через катушку, начинает расти или убывать, изменяется и созданное им магнитное поле. Это изменяющееся магнитное поле, в свою очередь, наводит в той же самой катушке электродвижущую силу (ЭДС), которая, согласно правилу Ленца, всегда направлена так, чтобы противодействовать причине, ее вызвавшей. То есть, если ток пытается возрасти, катушка создает «встречный» ток , который пытается его ослабить. Если же ток пытается уменьшиться, катушка «помогает» ему, создавая ЭДС того же направления. Этот эффект инерционности и есть главное оружие в арсенале индуктора.

Электромагнитная индукция — это не просто физический закон, а фундаментальный принцип, который позволяет управлять энергией, преобразовывать сигналы и защищать электронные компоненты.

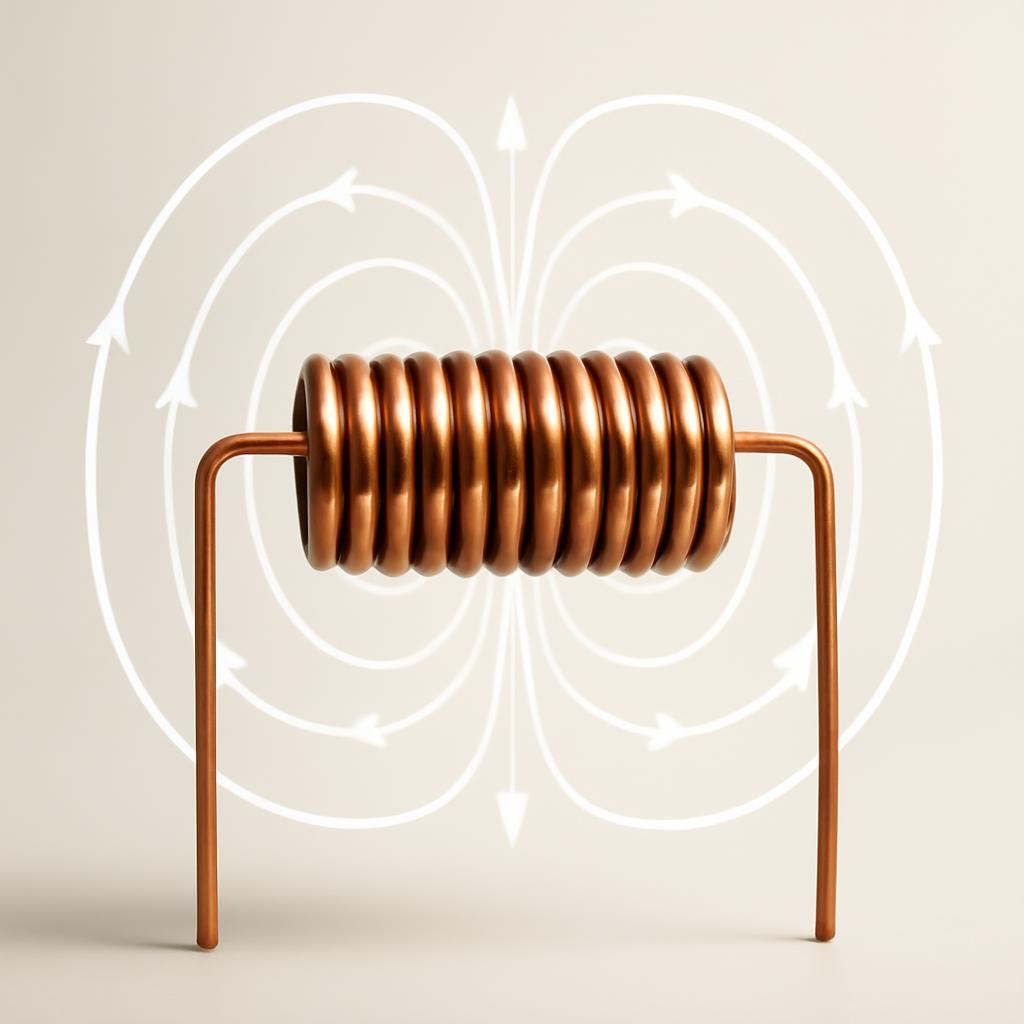

Магнитное поле, создаваемое током в катушке, является основой ее уникальных свойств.

Виды катушек индуктивности и их ключевые характеристики

Хотя базовый принцип работы един для всех, мир катушек индуктивности невероятно разнообразен. Конструкция, материалы и размеры индуктора определяют его характеристики и, как следствие, область применения. Чтобы правильно выбрать и использовать этот компонент, необходимо понимать его основные параметры и классификацию.

Главная характеристика любой катушки — это ее индуктивность (L). Она измеряется в Генри (Гн) и показывает, насколько сильную ЭДС самоиндукции создает катушка при изменении тока на 1 Ампер за 1 секунду. На практике чаще используются дольные единицы: миллигенри (мГн), микрогенри (мкГн) и наногенри (нГн). Индуктивность зависит от нескольких физических факторов:

• Количество витков: Чем больше витков в катушке, тем выше ее индуктивность.
• Геометрические размеры: Диаметр катушки и длина намотки напрямую влияют на итоговое значение L.
• Форма намотки: Цилиндрическая, тороидальная или спиральная намотка дают разные результаты.
• Наличие и материал сердечника: Это один из самых важных факторов, определяющих свойства катушки.

Классификация по типу сердечника

Сердечник — это материал, который помещается внутрь катушки для управления ее магнитным полем. Именно он во многом определяет «специализацию» индуктора.

1. катушки без сердечника (воздушные)

В таких катушках каркасом служит диэлектрик или просто воздух. Их главное преимущество — высокая линейность. Индуктивность таких катушек не зависит от величины протекающего тока, и они не подвержены насыщению. Это делает их идеальными для высокочастотных цепей, например, в радиопередатчиках и приемниках, где важна стабильность параметров и минимальные искажения сигнала.

2. катушки с ферромагнитным сердечником

Для получения высокой индуктивности при малых размерах используются сердечники из материалов с высокой магнитной проницаемостью.

• Ферритовые сердечники: Ферриты — это керамические материалы с ферромагнитными свойствами. Они обладают высоким удельным сопротивлением, что снижает потери на вихревые токи. Благодаря этому они эффективно работают на средних и высоких частотах. Такие катушки (часто их называют дросселями) являются неотъемлемой частью импульсных источников питания, DC-DC преобразователей и всевозможных фильтров помех (EMI-фильтров).
• Сердечники из порошкового железа: Представляют собой спрессованные частицы железа, изолированные друг от друга. Они занимают промежуточное положение между ферритами и наборными стальными сердечниками, обладая способностью запасать больше энергии, чем ферриты, и работать при больших токах смещения.
• Сердечники из электротехнической стали: Используются в низкочастотных цепях (50/60 Гц), например, в силовых трансформаторах и дросселях для звуковой аппаратуры. Они позволяют достичь максимальных значений индуктивности, но на высоких частотах неэффективны из-за больших потерь.

Выбор материала сердечника — это всегда компромисс между желаемой индуктивностью, рабочим диапазоном частот, габаритами и стоимостью компонента.

Другие важные параметры, о которых нужно знать

Помимо индуктивности, при выборе катушки необходимо учитывать и другие характеристики, которые могут быть критически важны для конкретной схемы.

Добротность (Q-фактор) — это безразмерная величина, показывающая отношение реактивного сопротивления катушки к ее активному сопротивлению (сопротивлению провода). Проще говоря, добротность отражает, насколько «идеальной» является катушка. Чем выше добротность, тем меньше энергии теряется в виде тепла. Этот параметр особенно важен для колебательных контуров и резонансных фильтров, где от него зависит острота резонанса.

Сопротивление постоянному току (DCR) — это обычное омическое сопротивление провода, из которого намотана катушка. Оно вызывает потери мощности (I²R) и нагрев компонента. В силовых цепях, где протекают большие токи, стремятся использовать катушки с минимально возможным DCR.

Ток насыщения (Saturation Current) — этот параметр актуален только для катушек с сердечником. При слишком большом токе сердечник «насыщается» — его магнитная проницаемость резко падает, а вместе с ней падает и индуктивность. Превышение тока насыщения может привести к сбоям в работе устройства, особенно в импульсных источниках питания.

Игнорирование тока насыщения — одна из частых причин выхода из строя силовых преобразователей. Катушка перестает выполнять свою функцию сглаживания, что приводит к броскам тока, губительным для полупроводниковых ключей.

Собственная резонансная частота (SRF) — из-за того, что витки провода расположены близко друг к другу, между ними возникает паразитная межвитковая ёмкость. Эта ёмкость вместе с основной индуктивностью образует колебательный контур. Частота, на которой этот контур входит в резонанс, и называется собственной резонансной частотой. Выше этой частоты катушка индуктивности начинает вести себя как конденсатор, поэтому использовать ее можно только в диапазоне частот значительно ниже SRF.

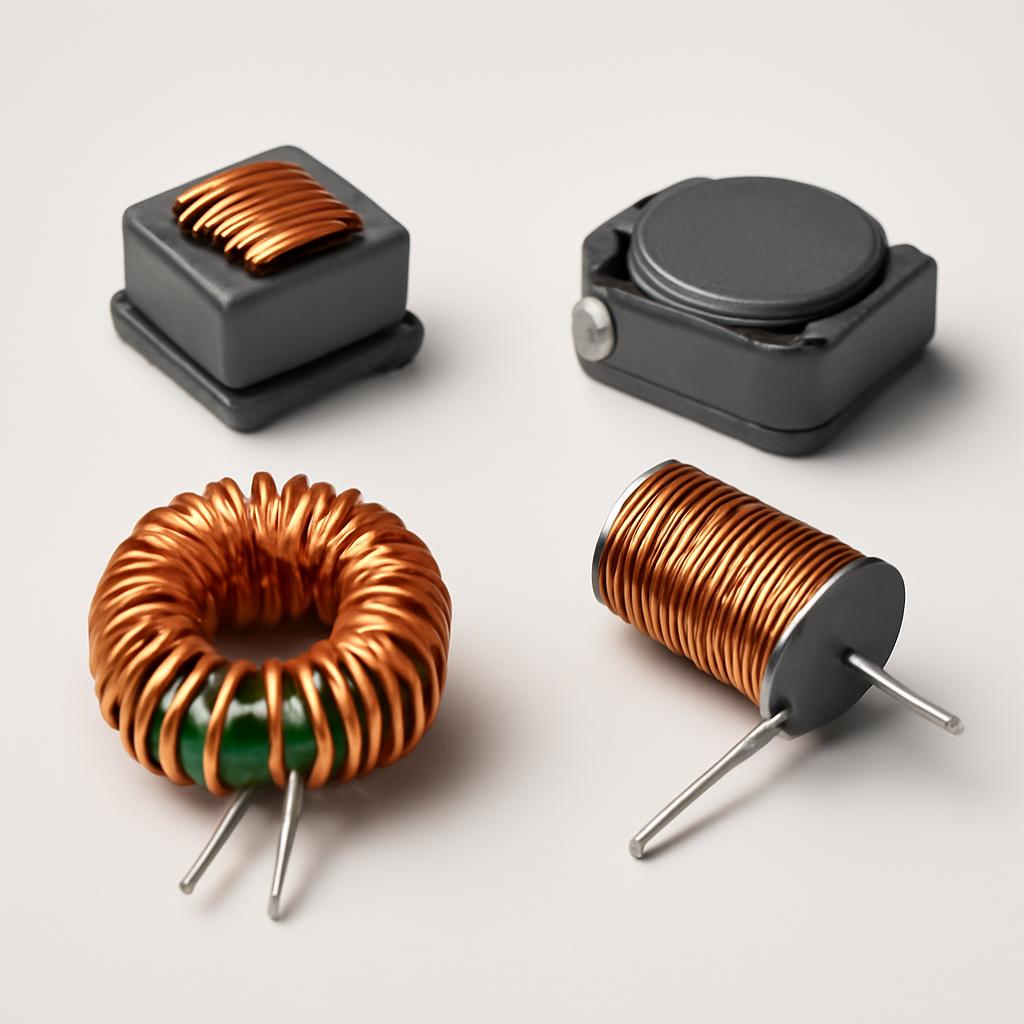

Многообразие конструкций катушек индуктивности отражает широкий спектр их применения в электронике.

Где и зачем применяется катушка индуктивности: от фильтров до беспроводной зарядки

Разобравшись с тем, что такое катушка индуктивности и какими параметрами она обладает, мы подходим к самому интересному — практическому применению. Именно в реальных схемах раскрывается вся многогранность этого компонента. Способность индуктора противодействовать изменениям тока делает его незаменимым инструментом для фильтрации, накопления энергии, создания колебаний и многого другого.

1. фильтрация сигналов и подавление помех

Это, пожалуй, самое распространенное применение катушек. Их свойство «не любить» переменный ток используется для разделения сигналов по частоте. Реактивное сопротивление катушки (X_L) прямо пропорционально частоте сигнала: X_L = 2πfL, где f — частота, а L — индуктивность. Это означает, что для постоянного тока (f=0) катушка является просто проводником с малым сопротивлением, а для высокочастотных сигналов ее сопротивление становится очень большим.

На этом принципе строятся LC-фильтры. В паре с конденсатором, который, наоборот, хорошо пропускает высокие частоты и блокирует постоянный ток, катушка позволяет создавать:

• Фильтры низких частот (ФНЧ): Катушка, включенная последовательно с нагрузкой, пропускает низкочастотный и постоянный ток, но «отсекает» высокочастотные помехи. Это основа фильтров в блоках питания.
• Фильтры высоких частот (ФВЧ): Используются для выделения высокочастотной составляющей сигнала.
• Полосовые и заграждающие фильтры: Позволяют выделить или, наоборот, подавить сигналы в определенном узком диапазоне частот.

Без дросселей (силовых катушек индуктивности) на входе и выходе любого блока питания, будь то зарядка для телефона или компьютерный БП, мы бы получали не стабильное напряжение, а «грязный» сигнал, полный высокочастотных пульсаций, губительных для чувствительной электроники.

2. колебательные контуры: сердце радио и связи

Соединив катушку индуктивности и конденсатор параллельно или последовательно, мы получаем колебательный контур. В таком контуре энергия постоянно переходит из электрического поля конденсатора в магнитное поле катушки и обратно с определенной резонансной частотой. Это явление лежит в основе работы:

• Радиоприемников и передатчиков: Настройка на нужную радиостанцию — это, по сути, изменение параметров колебательного контура (чаще всего емкости) для совпадения его резонансной частоты с частотой несущего сигнала станции.
• Генераторов сигналов: Колебательные контуры используются для создания синусоидальных сигналов заданной частоты в различных генераторах.
• Металлоискателей: Принцип их работы основан на изменении параметров колебательного контура (его индуктивности) при попадании в его магнитное поле металлического предмета.

3. накопление энергии в импульсных источниках питания

В современных импульсных источниках питания (DC-DC преобразователях, LED-драйверах) катушка индуктивности играет роль временного хранилища энергии. В течение одной части такта работы преобразователя в катушке накапливается энергия в виде магнитного поля, а в течение другой части такта эта энергия отдается в нагрузку. Этот процесс позволяет эффективно повышать (Boost), понижать (Buck) или инвертировать (Inverting) напряжение с очень высоким КПД.

Именно благодаря эффективной работе катушек в импульсных преобразователях наши смартфоны, ноутбуки и другие гаджеты имеют компактные и легкие блоки питания, которые практически не нагреваются, в отличие от громоздких и горячих трансформаторных БП прошлого.

4. трансформаторы и гальваническая развязка

Трансформатор — это, по сути, две (или более) индуктивно связанные катушки, намотанные на общий сердечник. Переменный ток в первичной обмотке создает переменное магнитное поле в сердечнике, которое, в свою очередь, наводит ЭДС во вторичной обмотке. Это позволяет не только изменять напряжение и ток, но и обеспечивать гальваническую развязку — передавать энергию без прямого электрического контакта между цепями. Это критически важно для безопасности в медицинском оборудовании и бытовой технике.

5. современные и перспективные применения

Роль катушки индуктивности не уменьшается, а только растет с развитием технологий.

Сегодня индуктивность — это не просто элемент фильтра, а ключевой компонент, обеспечивающий работу систем беспроводной передачи энергии, высокоскоростных интерфейсов и силовой электроники нового поколения.

Беспроводная зарядка (стандарт Qi): В основе этого популярного стандарта лежит принцип электромагнитной индукции. Катушка-передатчик в зарядном устройстве создает переменное магнитное поле, а катушка-приемник в смартфоне или другом гаджете преобразует энергию этого поля обратно в электрический ток для зарядки аккумулятора.

RFID и NFC: Технологии радиочастотной идентификации и ближней полевой связи также используют катушки в качестве антенн для обмена данными и питания пассивных меток (например, в транспортных картах).

Электромобили и гибриды: В силовой электронике электромобилей катушки индуктивности используются в мощных инверторах, управляющих тяговым электродвигателем, и в системах зарядки аккумуляторов.

Ниже представлена диаграмма, иллюстрирующая примерное распределение областей применения катушек индуктивности в современной электронике.

Распределение сфер применения индуктивных компонентов в современной электронной промышленности.

Как выбрать правильную катушку индуктивности: практическое руководство

Теоретические знания о работе индуктора важны, но когда дело доходит до реального проектирования или ремонта устройства, возникает практический вопрос: как из сотен тысяч доступных вариантов выбрать тот самый, единственно верный компонент? Неправильный выбор катушки может привести не просто к нестабильной работе схемы, но и к ее полному выходу из строя. Процесс выбора — это поиск баланса между электрическими требованиями, физическими ограничениями и стоимостью.

Шаг 1: определение ключевых электрических параметров

Первым делом необходимо обратиться к схеме и технической документации. Основные параметры, которые нужно определить, мы уже рассматривали, но теперь посмотрим на них с точки зрения выбора.

1. Номинальная индуктивность (L): Это отправная точка. Значение индуктивности диктуется расчетами схемы. Например, для LC-фильтра она рассчитывается исходя из требуемой частоты среза, а для DC-DC преобразователя — исходя из рабочей частоты, входного/выходного напряжения и тока. Отклонение от номинала может сместить рабочую точку схемы.
2. Номинальный и пиковый ток (I_rated, I_peak): Критически важный параметр для силовых цепей. Необходимо убедиться, что номинальный рабочий ток катушки (I_rated), при котором она не перегревается, выше, чем средний ток в вашей схеме. Также важно, чтобы ее ток насыщения (I_sat) был выше, чем максимальный пиковый ток, который может возникнуть в цепи, особенно в моменты запуска или при резких изменениях нагрузки.
3. Сопротивление постоянному току (DCR): Чем ниже DCR, тем меньше потери мощности и нагрев. В цепях с большим током (например, в выходных фильтрах импульсных стабилизаторов) выбор катушки с низким DCR напрямую влияет на КПД всего устройства. Однако катушки с низким DCR обычно имеют большие габариты и стоимость.
4. Рабочая частота и SRF: Убедитесь, что рабочая частота вашего сигнала значительно ниже собственной резонансной частоты (SRF) катушки. Как правило, рекомендуется выбирать катушку с SRF как минимум в 10 раз выше максимальной рабочей частоты.

Шаг 2: выбор типа сердечника и конструкции

После определения электрических параметров необходимо выбрать конструктив катушки, который наилучшим образом соответствует задаче. Здесь на помощь приходит сравнительный анализ различных типов.

Тип катушки Материал сердечника Преимущества Недостатки Типичное применение Многослойная чип-индуктивность (SMD) Феррит Миниатюрность, низкая стоимость, удобство монтажа Низкая добротность, малые токи, невысокая точность Фильтрация ВЧ-помех в цепях питания, развязка сигналов Намоточная индуктивность (SMD/выводная) Феррит, порошковое железо Высокая добротность, большие токи, широкий диапазон индуктивностей Более крупные габариты, выше стоимость DC-DC преобразователи, силовые фильтры Тороидальная катушка Феррит, порошковое железо Замкнутый магнитопровод, низкое поле рассеяния, высокий КПД Сложность автоматической намотки, более дорогое производство EMI-фильтры, трансформаторы, высококачественные аудиофильтры Воздушная катушка Воздух/диэлектрик Отсутствие насыщения, высокая линейность, высокая добротность на ВЧ Низкая индуктивность, большие габариты, чувствительность к внешним полям Высокочастотные колебательные контуры, радиопередающая аппаратура

Выбор конструкции также зависит от типа монтажа (поверхностный SMD или выводной THT) и наличия экранирования. Экранированные катушки имеют металлический корпус, который замыкает магнитное поле внутри компонента, предотвращая его влияние на соседние элементы схемы. Это особенно важно при плотном монтаже печатных плат.

Шаг 3: учет условий эксплуатации и советы эксперта

Наконец, не стоит забывать о физических условиях, в которых будет работать устройство.

Температурный диапазон: Магнитные свойства сердечника зависят от температуры. Убедитесь, что выбранная катушка способна сохранять свои параметры в требуемом рабочем температурном диапазоне. Перегрев может привести к снижению индуктивности и даже к необратимому повреждению компонента.

Вибрация и удары: Для устройств, работающих в условиях сильных механических нагрузок (например, в автомобильной или промышленной электронике), следует выбирать компоненты, специально предназначенные для таких условий. Часто они имеют более прочный корпус и дополнительную фиксацию обмоток компаундом.

Совет эксперта: Всегда изучайте техническую документацию (datasheet) на конкретный компонент. Производители указывают в ней не только номинальные значения, но и графики зависимости индуктивности от тока смещения, температуры, а также частотную зависимость добротности. Это самая надежная информация для принятия окончательного решения.

Таким образом, выбор катушки индуктивности — это многофакторная задача, требующая внимательного анализа требований схемы и характеристик самого компонента. Правильный подход к этому процессу является залогом надежной и эффективной работы всего электронного устройства.

Диагностика и типичные неисправности катушек индуктивности

Несмотря на свою простую конструкцию, состоящую, по сути, из проволоки и сердечника, катушки индуктивности не вечны и могут выходить из строя. Понимание причин и признаков их неисправности — важный навык для любого, кто занимается ремонтом или проектированием электроники. В отличие от резистора, который либо работает, либо сгорает, неисправность индуктора может быть менее очевидной, но не менее разрушительной для схемы.

Основные виды неисправностей

Все поломки индуктивных компонентов можно свести к трем основным категориям:

1. Обрыв обмотки. Это полный разрыв проводника, из которого намотана катушка. Причиной может быть механическое повреждение, вибрация или коррозия тонкого провода. Схема, в которой катушка включена последовательно, просто перестает работать.
2. Межвитковое замыкание. Самая частая и коварная неисправность. Происходит, когда изоляционный лак на соседних витках провода разрушается из-за перегрева или скачка напряжения. Витки замыкаются между собой, образуя короткозамкнутый контур. В результате общая индуктивность катушки резко падает, а ее активное сопротивление почти не меняется.
3. Повреждение сердечника. Ферритовые и порошковые сердечники довольно хрупкие. Трещина в сердечнике из-за удара или падения приводит к резкому изменению его магнитных свойств и, как следствие, к падению индуктивности. Перегрев выше точки Кюри также может необратимо изменить свойства ферромагнетика.

Самая коварная неисправность индуктора — межвитковое замыкание. Обычный мультиметр его не увидит, но для схемы катушка уже «мертва», так как перестала выполнять свою основную функцию накопления энергии и сглаживания тока.

Методы проверки катушки индуктивности

Диагностика индуктора начинается с простого и заканчивается сложным.

Визуальный осмотр. Первым делом осмотрите компонент. Потемневший лак, следы перегрева, вздутие корпуса, трещины на сердечнике или обрыв вывода — все это явные признаки неисправности.

Проверка мультиметром. В режиме омметра можно легко диагностировать обрыв. Сопротивление исправной катушки (особенно силовой) должно быть очень низким, близким к нулю (десятые или сотые доли Ома). Если прибор показывает бесконечность — обмотка в обрыве. К сожалению, межвитковое замыкание таким способом обнаружить практически невозможно, так как изменение сопротивления будет ничтожно малым.

Проверка с помощью LCR-метра. Это единственный надежный способ проверить катушку. Специализированный прибор измеряет индуктивность (L), сопротивление (R) и добротность (Q). Сравнив измеренное значение индуктивности с номинальным (указанным на корпусе, в схеме или документации), можно сделать вывод о состоянии компонента. Значительное падение индуктивности (на 30-50% и более) почти всегда указывает на наличие межвиткового замыкания.

Ниже представлена диаграмма, отражающая статистику наиболее частых причин выхода из строя индуктивных компонентов.

Статистика основных причин неисправностей катушек индуктивности.

Заключение

Мы подробно рассмотрели, почему катушка индуктивности является одним из трех китов пассивной электроники, наряду с резистором и конденсатором. Ее уникальная способность противодействовать изменениям тока через накопление энергии в магнитном поле делает ее незаменимым элементом в фильтрах, импульсных источниках питания и колебательных системах. От простого подавления помех до обеспечения работы беспроводной зарядки — роль индуктора в современной технике невозможно переоценить.

Помните, что успешное применение этого компонента зависит не только от правильного выбора номинала индуктивности, но и от внимательного анализа тока, рабочей частоты и конструктивных особенностей. Всегда обращайтесь к технической документации производителя — это самый надежный источник информации для принятия верного решения. Не бойтесь этого компонента. Понимание принципов его работы открывает двери в мир проектирования эффективных и надежных электронных устройств. Экспериментируйте, изучайте и создавайте — ведь именно так рождаются настоящие инновации.
